今日我们介绍下VOCs废气处理过程中的核心设备——洗涤塔。这个说起来大家都很熟悉，主要是去除水溶性的VOCs废气。针对含尘、含酸碱、恶臭的VOCs废气，洗涤塔主要是预处理的功能存在。
对于含有常见的含酸性/碱性物质的VOCs废气，大都采用洗涤系统进行处理。主要为酸碱中和反应：
NaOH+HCI=NaCI+H2O
2NaOH+H2SO4=Na2SO4+2H2O
NaOH+HNO3=NaNO3+H2O
即洗涤塔是利用污染物(如H2SO4\HCL\NH3等)能溶于水的性质，用水作为吸收介质来将废气溶解在水中或化学中和（包括氧化还原等）而达到一定的去除效率的设备。也就是用水去阻挡、加药中和、溶解稀释废气的酸碱，使经过洗涤塔设备的废气浓度和排放量减少到一定程度，或达到环保排放标准。一般分为分为立式塔和卧式塔两种。

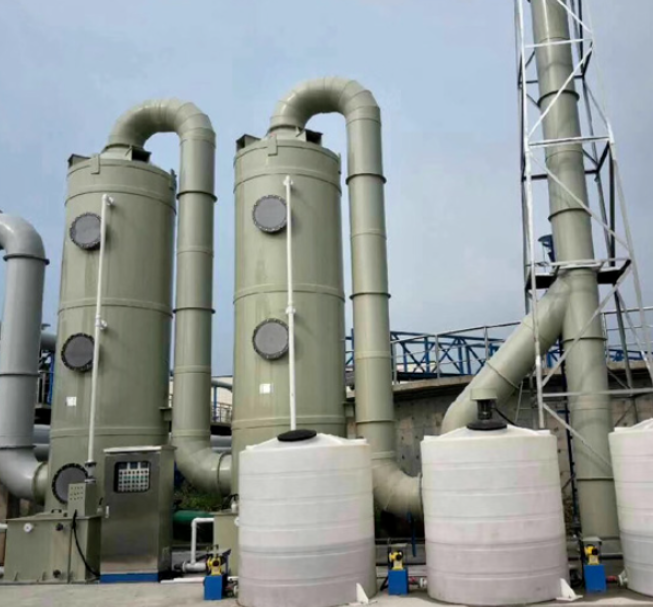

立式塔优点：
1、占地面积小。
2、效率比卧式塔高
3、循环水量比卧式塔少。
4、除雾效率比卧式塔好。
缺点：
1、高度受限制区域不能放置。
2、高度比卧式高。
3、操作及检修不如卧式塔方便。
应用：
1、常放置在地面或屋面高度不限制的地方。
2、吹脱塔等宜采用逆流操作的塔为立式。

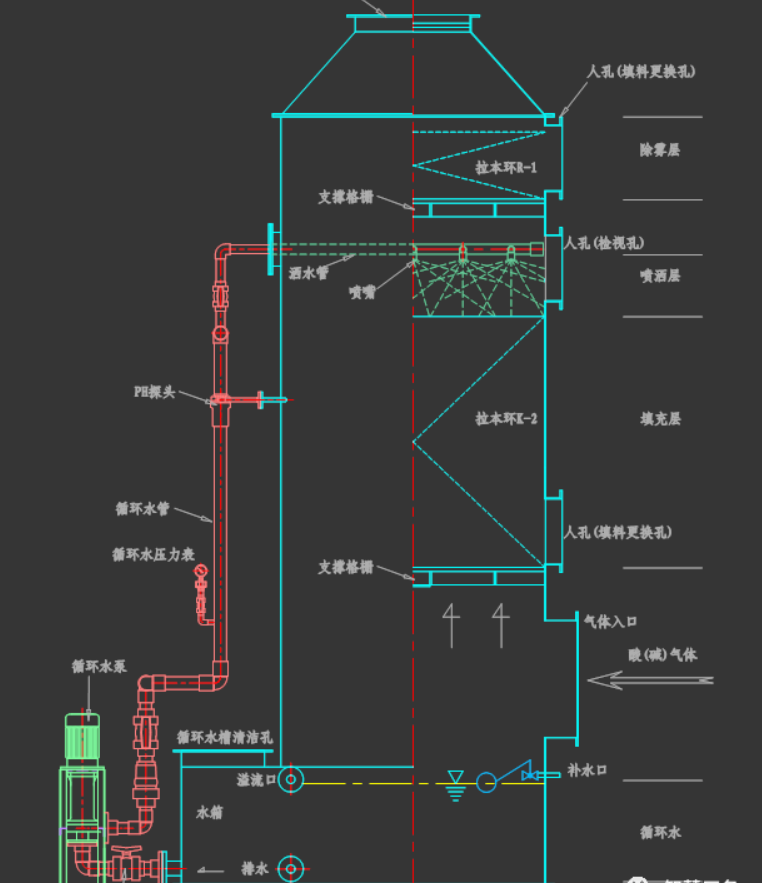

A、洗涤塔本体，由FRP（耐酸碱）材料制作成型，立式为圆形，卧式为方形。
B、循环水系统:由循环水泵/配套管路/喷嘴组成。循环水泵抽取塔底部水箱内的水经由外部PVC管道输送进塔内部喷洒层水管，通过喷嘴雾化喷洒到填料上。使整个填料湿润，废气在填充层内与水雾相撞，溶解，并与加入的药液进行化学反应。
C、填充料有两层。一是填充层，二是除雾层。填料是具有巨大比表面积和大的空隙率的介质，洒下来的大水滴撞击到多孔状的填充材成小水珠，小水珠再撞击成更小珠而形成水雾，这些水雾分布在填充料的表面及间隙里，形成一道水雾屏障增大了接触吸收废气的机率除雾层填料或丝网垫用来阻挡气流中的大液滴。
D、喷嘴:将有喷淋液雾化均匀喷洒到填料上。(每个塔内分布若干个喷嘴)
E、水箱，同本体材质(FRP)，其容量提供循环水泵3分钟之抽取量。内部设2道过滤网过滤水中杂质，防止杂质进入水泵，需要定期清洗。
F、检视及维修孔:供人员进出维修及填料的卸出或填入。
G、进排水法兰及流量控制装置。洗涤塔设定一定的排污率，定时定期排污水，并补充水和化学药品使循环吸收持续进行。
H、进出风口对接风管及风机形成抽风通道。使废气源源不断进入塔内处理后排放。
